GAT1127-2000线动态范围测试卡
分享到:
GAT1127-2000线动态范围测试卡
编号: GAT-1127-260
市场价: 0.0
产品详情

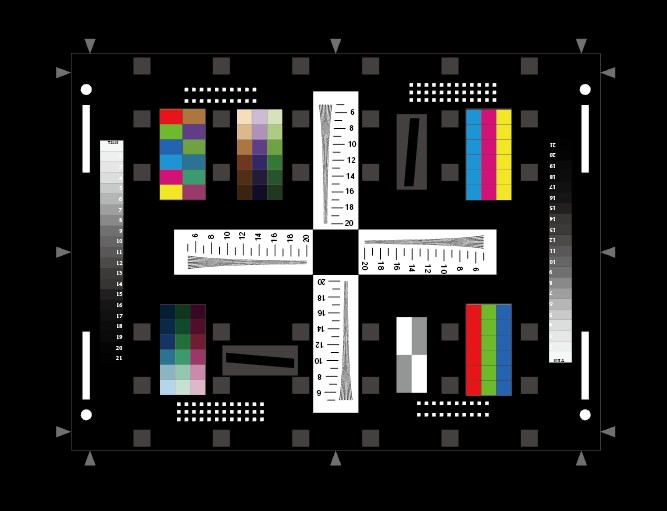

GA-T 1127-2000L宽动态综合性测试卡






本品是根据 《GAT 1127-2013 安全防范视频监控摄像机通用技术要求》设计制造,由不同元素组成里面包括了灰阶、灰度区域、颜色方块和多种图形, 并增加了分辨力测试能力。

使用要求

由于本品宽动态测试范围10 3:1 ,相当于60 dB动态范围, 所使用测试灯箱必须符合如下要求:

Ø 照明表面必须足够大,使整个宽动态测试卡全部被照亮;

Ø 灯光均匀地照到图像表面,图像表面每一个小区的亮度均匀性要保持在3%的误差以下;

Ø 灯箱光源的光强度在放置测试卡的位置应达到70 000 lx〜100 000 lx;

Ø 灯箱的光源的色温应在冷荧光到D50之间.即3 500 K 〜5 100 K 色温之间;

产品说明

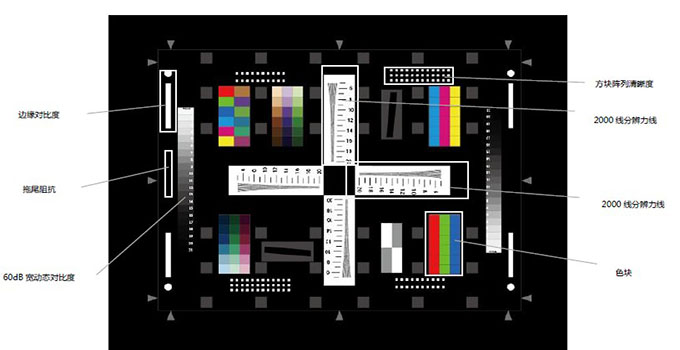

如下图所示,是测试图个功能描述

计量及测试方法,可参考《GAT1127-2013 安全防范视频监控摄像机通用技术要求》 附录C 摄像机宽动态能力测量方法。

备注,本测试卡分两种类型,购买时请确定具体型号

Ø  GAT-1127-260型  ,最大可测量动态范围60 dB

Ø  GAT-1127-2120型  ,最大可测量动态范围120dB
