智能交通电子警察卡口偏振镜的选择测量方案

文章附图

FOCUS-PL系列工业偏振镜(片)

摘要:

我们准备向您展示一款,专用于智能交通中电子警察和卡口项目上使用的工业偏振镜(FOCUS-PL)。并设计了测试方案,以验证其光学性能。

同时,我们对市场上口碑极佳的德国进口施耐德偏振镜(Φ30.5-KSM-LINEAR-POL)同样的测试,与FOCUS-PL做了性能对比。

我们对试验过程做了如下要求,以确保试验结果的公正性和客观性:

        1、照强度固定要求:全暗室环境,采用人工钨丝灯(全光谱)光源,光照固定。

        2、样工具一致性要求:相同的摄像机(CCD),相同的曝光(快门,增益)设置,相同的镜头(光圈系数)。

        3、像采样方式科学性要求:根据CIE标准(颜色)测量几何方法,45°/0°-即两投射灯45°角度照射分辨率图,摄像机0°取景。

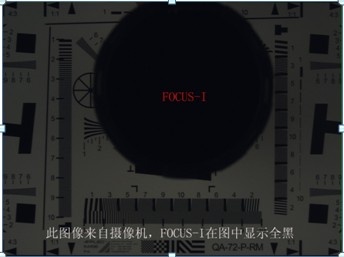

        4、振镜工作一致性要求:以FOCUS-I为参考标准,将两种偏振镜矫正到统一,即与实际卡口和电子警察项目工程的应用方式一致,如下图一:

------FOCUS-I为何物?请参考百度文库<智能交通用偏振镜专用调试工具 FOCUS-I产品介绍>

5、结果量化指标:

a、分辨力;

b、透光率,CCD曝光响应结果(Pixel level);

图片结果:

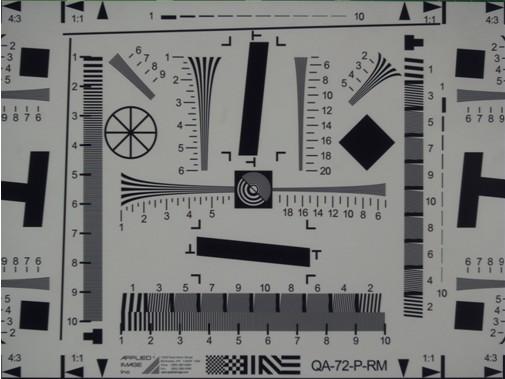

图二 FOCUS-PL (F=2 ,Shutter=1/100s,GAIN固定)

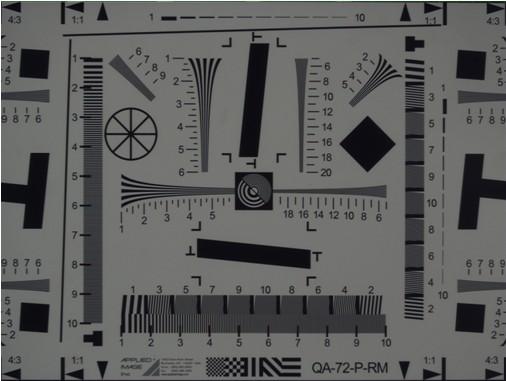

图三SCHNEIDER Φ30.5-KSM -LINEAR-POL (F=2 ,Shutter=1/100s GAIN固定)

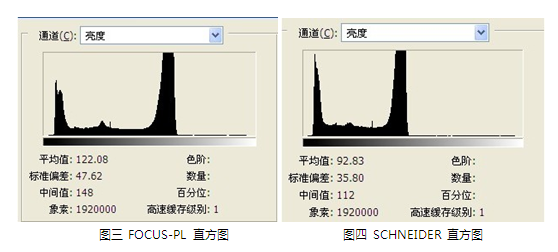

----图二似乎比图三的视觉感受亮一些呢?


----显而易见

----相同的色温条件、相同的照度特性,一致的测试图实物,一致的摄像机曝光参数,一致的镜头和光圈系数,使用FOCUS-PL时,摄像机平均亮度响应比SHNEIDER偏振镜高!

----说明FOCUS-PL系列偏振镜透光率比施耐德高

----因而,您只需要更小的摄像机增益,就可获得相同的摄像机曝光亮度结果;

----因而,您可获得更好的图像(视频)质量效果!

备注:尽可能减小摄像机的增益,有利于获得良好的图像质量;但是,在照度较低情况下,会提升摄像机的增益,雪花点噪声随之增加,因而图像质量也会变差。

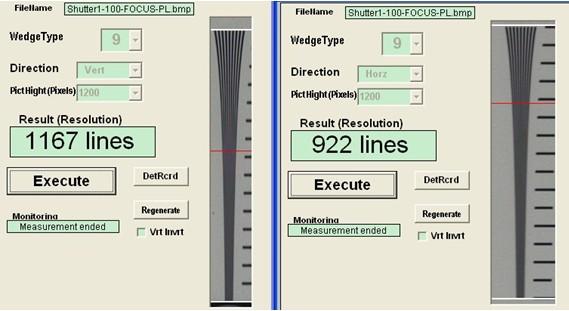

FOCUS-PL (F=2,Shutter=1/100,GAIN固定)

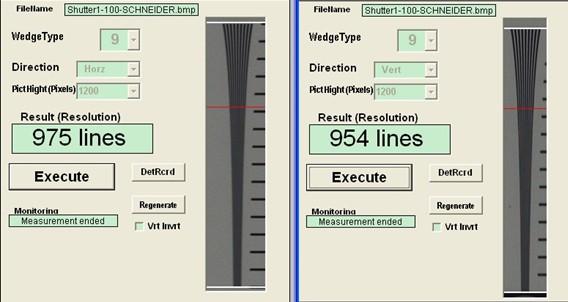

SCHNEIDER(F=2,Shutter=1/100 GAIN固定)

一目了然,在分辨力上,FOCUS-PL偏振镜毫不逊色于SCHNEIDER偏振镜!

总结:

综上实验结果可以得出,我们向您展示的FOCUS-PL系列偏振镜,在光学透光率和分辨力上表现甚佳,且更优于施奈德(Φ30.5-KSM -LINEAR-POL)偏振镜。
